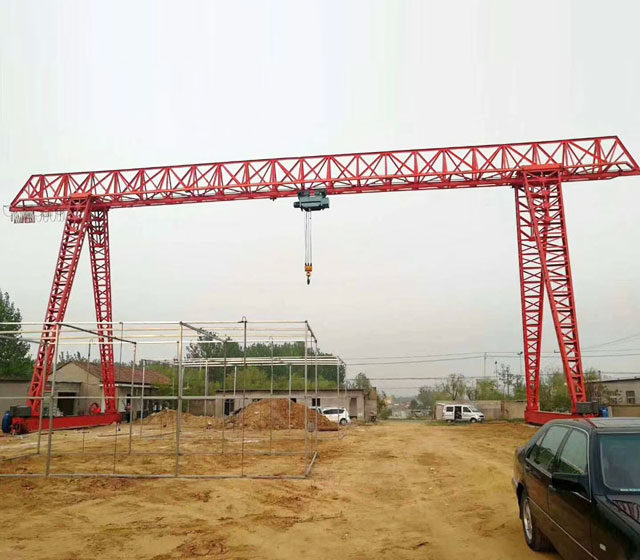

MHh型1-32噸電動葫蘆門]式起重機(桁架式)/MHh型花架龍門吊與CD,MD等型號的電動葫蘆配套使用,是一種有軌運行的中小型起重機,其適用起重量1-32噸,適用跨度12-30米,工作環境-20C~+40℃內。本產品為一般用途起重機,多用于露天場所及倉庫的裝卸或抓取物料,本產品有地面操縱和室內操縱兩種型式。
簡圖 Sketch
技術規格 Technical Specifications
起重量 | t | 5 |
跨度 | m | 12 | 16 | 20 | 24 |
起升高度 | m | 6;9 |
運行機構 | 運行速度 | 地面 | m/min | 20 |
司機室 | 20,30,45 |
運行速度 | 地面 | | ZDY4/0.8×4 | ZDY4/4/1.5×2 |
司機室 | | ZDR22-4/1.5×2 | ZDR124-4/2.25×2 |
減速器 | | LD驅動裝置 |
車輪直徑 | mm | ?270 | ?400 |
電動葫蘆 | 型號 | | CD1,MD1 |
起升速度 | m/min | 8,0.8/8 |
運行速度 | m/min | 20 |
電動機 | 起升 | | ZD141-4/4.5,ZDS10.4/4.5 |
運行 | | ZDY12-4/0.4 |
工作制度 | | A5 |
薦用鋼軌 | KG | P24;P38 |
電源 | | 三相交流380V 50Hz |
起重機質量 | 地面 | KG | 6646/8646 | 7430/9430 | 10163/12163 | 11931/13931 |
| 司機室 | 6996/8996 | 7780/9780 | 10513/12513 | 12281/14281 |
大輪壓 /小輪壓 | | KN | 37/42 | 40/46 | 44/50 | 48/54 |
基本尺寸 | L1 | mm | 2000 | 3000 | 4000 | 5000 |
L2 |
H1 | 1120 |
H2 | 1100 | 1250 | 1350 | 1500 |
H3 | 8265/11265 | 8285/11465 | 8485/11665 | 8486/10665 |
B | 4500/5500 | 5500/6500 |
B1 | 5000/6000 | 6000/7000 |
B2 | 5400/6400 | 6500/7500 |
B3 | 15000 |
起重量 | t | 10 |
跨度 | m | 12 | 16 | 20 | 24 | 30 |
起升高度 | m | 6;9 |
運行機構 | 運行速度 | 地面 | m/min | 20 |
司機室 | 30,40 |
運行速度 | 地面 | | YZR160M1-6/6.3×2 |
司機室 | | YZR160M1-6/6.3×2 | YZR160M2 |
減速器 | | ZSC400,ZSC600 |
車輪直徑 | mm | ?400 | ?600 |
電動葫蘆 | 型號 | | CD1, MD1 |
起升速度 | m/min | 7 0.7/7 |
運行速度 | m/min | 20 |
電動機 | 起升 | | ZD151-4/13, ZDS11.5/4.5 |
運行 | | ZDY121-4/0.8×2 |
工作制度 | | A5 |
薦用鋼軌 | | P38 | P43 |
電源 | | 三相交流380V 50Hz |
起重機質量 | 地面 | KG | 12238/14238 | 15059/17059 | 17423/19423 | 21120/23120 | 32700 |
| 司機室 | KG | 12750/14688 | 15509/17509 | 17873/20873 | 21570/23570 | 33200 |
大輪壓 /小輪壓 | | KN | 97/102 | 105/110 | 113/118 | 121/126 | 149 |
基本尺寸 | L1 | mm | 3000 | 4000 | 5000 | 6000 | 7500 |
L2 |
H1 | 1350 |
H2 | 1250 | 1500 | 1650 | 1900 |
H3 | 9600/111600 | 8750/11750 | 900/12000 | 12550 |
B | 4500/5500 | 5500/6500 |
B1 | 5500/6500 | 6500/7500 |
B2 | 6000/7000 | 7100/8100 |
B3 | 1600 |
起重量 | t | 16 |
跨度 | m | 12 | 16 | 20 | 24 | 30 |
起升高度 | m | 6;9 |
運行機構 | 運行速度 | 地面 | m/min | 20 |
司機室 | 30,40 |
運行速度 | 地面 | | YZR160M1-6/6.3×2 | YZR160M2-6/8.5×2 |
司機室 | | YZR160M2-6/8.5×2 | YZR160L2-6/11×2 |
減速器 | | ZSC400,ZSC600 |
車輪直徑 | mm | ?500 | ?600 |
電動葫蘆 | 型號 | | CD1 |
起升速度 | m/min | 3.5 |
運行速度 | m/min | 20 |
電動機 | 起升 | | ZD151-4/13 |
運行 | | ZDY121-4/0.8×2 |
工作制度 | | A5 |
薦用鋼軌 | | P38 | P43 |
電源 | | 三相交流380V 50Hz |
起重機質量 | 地面 | KG | 15217/18217 | 18923/21923 | 21822/24822 | 27020/30020 | 29758/32758 |
| 司機室 | KG | 15667/18667 | 19373/22373 | 22272/25272 | 27472/30470 | 30208/33208 |
大輪壓 /小輪壓 | | KN | 143/150 | 152/159 | 165/174 | 169/176 | 180/190 |
基本尺寸 | L1 | mm | 3000 | 4000 | 5000 | 6000 |
L2 |
H1 | 2300 |
H2 | 1700 | 2000 | 2100 | 2200 | 2500 |
H3 | 10/100/13100 | 10400/13400 | 10400/13400 | 10600/13600 | 10700/13700 |
B | 5500/6000 | 6500/7500 |
B1 | 6500/7000 | 7500/8500 |
B2 | 7000/7500 | 8200/9200 |
B3 | 1600 | 1700 |
起重量 | t | 20 |
跨度 | m | 12 | 16 | 20 | 24 | 30 |
起升高度 | m | 6;9 |
運行機構 | 運行速度 | 地面 | m/min | 20 |
司機室 | 30,40 |
運行速度 | 地面 | | YZR160M1-6/6.3×2 | YZR160M2-6/8.5×2 |
司機室 | | YZR160M2-6/8.5×2 | YZR160L2-6/11×2 |
減速器 | | ZSC600 |
車輪直徑 | mm | ?600 | ?700 |
電動葫蘆 | 型號 | | HC |
起升速度 | m/min | 2.5 |
運行速度 | m/min | 20 |
電動機 | 起升 | | ZD×52-4/18.5 |
運行 | | YZD-4/0.8×4 |
薦用鋼軌 | | P43 | P50 |
電源 | | 三相交流380V 50Hz |
起重機質量 | 地面 | KG | 19380 | 24476 | 29696 | 35137 | 39875 |
| 司機室 | KG | 20257 | 25368 | 30497 | 36018 | 40553 |
大輪壓 /小輪壓 | | KN | 2185 | 23640 | 25762 | 28731 | 31748 |
基本尺寸 | L1 | mm | 3000 | 4000 | 5000 | 6000 | 7000 |
L2 | 3000 | 4000 | 5000 | 6000 | 7000 |
H1 | 6000;9000 |
H2 | 1825 |
H3 | 1600 | 1800 | 2000 | 2200 | 2400 |
B | 5000 | 5500 |
B1 | 6000 | 6500 |
B2 | 7600 | 8100 |
B3 | 1600 | 1700 |
起重量 | t | 32 |
跨度 | m | 12 | 16 | 20 | 24 | 30 |
起升高度 | m | 6;9 |
運行機構 | 運行速度 | 地面 | m/min | 20 |
司機室 | 30,40 |
運行速度 | 地面 | | YZR160M1-6/6.3×2 | YZR160M2-6/8.5×2 |
司機室 | | YZR160M2-6/8.5×2 | YZR160L2-6/11×2 |
減速器 | | ZSC600 |
車輪直徑 | mm | ?700 | ?800 |
電動葫蘆 | 型號 | | HC |
起升速度 | m/min | 2.5 |
運行速度 | m/min | 20 |
電動機 | 起升 | | ZDB42-10 |
運行 | | YZD-4/0.8×4 |
薦用鋼軌 | | P43 | P50 |
電源 | | 三相交流380V 50Hz |
起重機質量 | 地面 | KG | 29.58 | 36.83 | 41.55 | 44.63 | 52.73 |
| 司機室 | KG | 31.6 | 37.56 | 43.28 | 45.88 | 53.98 |
大輪壓 /小輪壓 | | KN | 28.7/16.3 | 33.2/17.8 | 36.3/17.4 | 42.6/22.1 | 46.5/24.5 |
基本尺寸 | L1 | mm | 3000 | 4000 | 5000 | 6000 | 7000 |
L2 | 3000 | 4000 | 5000 | 6000 | 7000 |
H1 | 6000;9000 |
H2 | 1850 |
H3 | 2000 | 2200 | 2400 | 2600 | 3000 |
B | 5000 | 5500 |
B1 | 6000 | 6500 |
B2 | 7600 | 8100 |
B3 | 1600 | 1700 |
